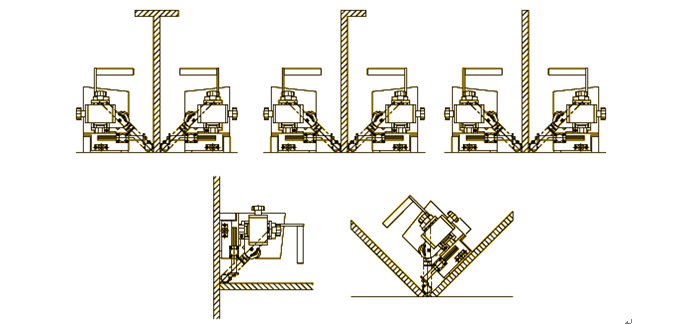

平焊

角焊

側面焊

立焊

兩面焊

其他

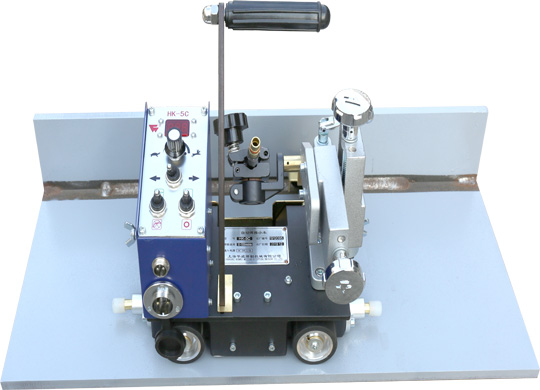

HK-5C 標準型焊接小車

HK-5C型小車是水平角焊結構的焊接自動裝置。裝置運行速度均勻，可實現精密焊接。非焊接狀態下的小車行走速度為最大值（1900mm/min）。★注意：由于焊接小車向氣保焊機是常通信號，且焊接不可避免地留有殘端，故設置和焊接時焊機的自保回路開關必須關閉……OFF。如果設置成開（ON），則焊接小車停止行走，電弧卻不會熄滅。便攜式手柄，方便移動裝置。設有收弧裝置，收弧時間調節范圍在０～7 S。可以向左右兩方向焊接；小車兩端安裝有感應停止開關，焊接結束后小車可以自動停止，便于一個工人同時操縱多臺設備。安裝有永久磁鐵，避免小車脫離焊接線的現象。體積小、重量輕，移動和安裝都很方便。

發送詢盤

視頻

描述

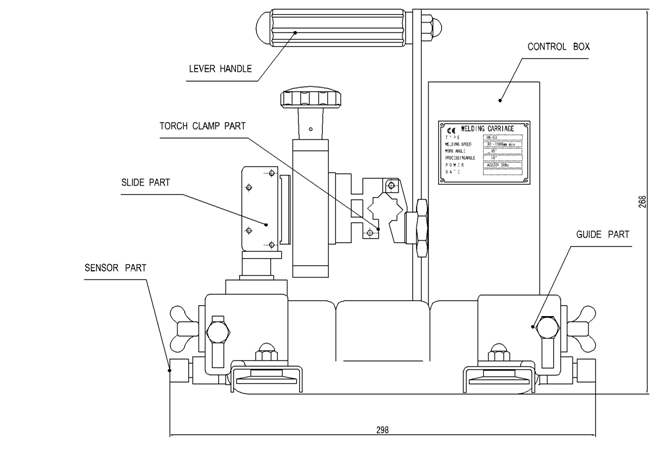

HK-5C由小車本體，X-Y滑塊，導向輪，焊槍夾具、感應開關停止開關，磁控手柄，控制箱等部件組成。

１）驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成。

２）SLIDE PART:X-Y滑塊。是調節焊槍位置的裝置，焊接當中可以進行上下左右的微調。

３）TORCH CLAMP PART:　焊槍夾。是固定焊槍的裝置，維修及調整是方便焊槍的拆卸。

４）GUIDE PART: 導向輪。　沿著母材面滾動，引導準確焊接部位的裝置。

５）LEVEL HANDLE:　磁控手柄。方便于安裝小車和移動。

６）CONTRAL BOX: 控制箱。可以調節小車的所有動作，詳細內容參考“控制面板說明”

７）磁鐵：安裝有永久磁鐵，避免了小車脫離焊接線的現象。

８）SENSOR PART:感應停止開關。焊接到工件末端時被觸動后小車自動停止工作。

適用環境

技術規格

主要技術參數

1.外形尺寸		320×230×290 mm
2.機器重量		8.3Kg
3.輸入電壓		AC220V 50HZ
4.驅動方式		橡膠輪四輪驅動
5.焊接速度		150～1900mm/min
6.焊槍調 整范圍	上下	60mm
	前后	60mm
	作業角	±45°
	進行角	10°

裝箱清單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：

1.主機	1臺
2.電源線（220V/20M）	1根
3.保險絲（220V/2A）	2只
4.內六角扳手	1套
5.2P焊槍控制線500mm	1根
5.說明書，合格證	各1份
