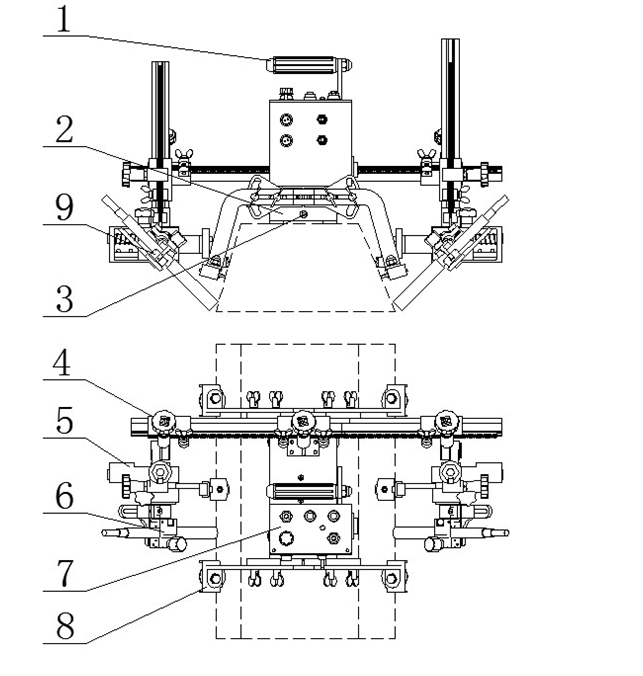

HK-8U由小車本體、控制箱，X-Y滑塊，焊槍夾具，導向輪等部件組成。

1）  手提手柄：搬移機器請緊握此手柄。

2）  小車主體：也是小車的驅動裝置的載體，包括電機，行星減速箱，驅動輪等。

3）  自動停止開關

機器兩端都設有限位開關，即焊接停止開關。

4）  橫移座：旋此手輪可左右調整焊槍位置。

5）  浮動裝置：此裝置可跟據工件的變形量進行實時浮動，確保焊槍與焊道的距離始終保持一致，以保證焊縫美觀。

6）  角度微調裝置：用此裝置可準確引導焊槍對準焊接部位。

7）  控制箱：可以調節小車的所有動作，詳細內容參考后續的“控制面板說明”

8）  固定導輪

9）  焊槍夾持器：是固定焊槍的裝置，維修及調整是方便焊槍的拆卸。

技術規格

配置

 1） 主體部件                 1套

 2） 控制導線                 1條

 3） 專用焊炬（選配件）      （用戶另購）

 4） 保險（2安）              1支

 5） 內六角扳手               1套

 6） 操作使用說明書           1份

 7） 產品合格證               1份

 8） 保修單                   1份
